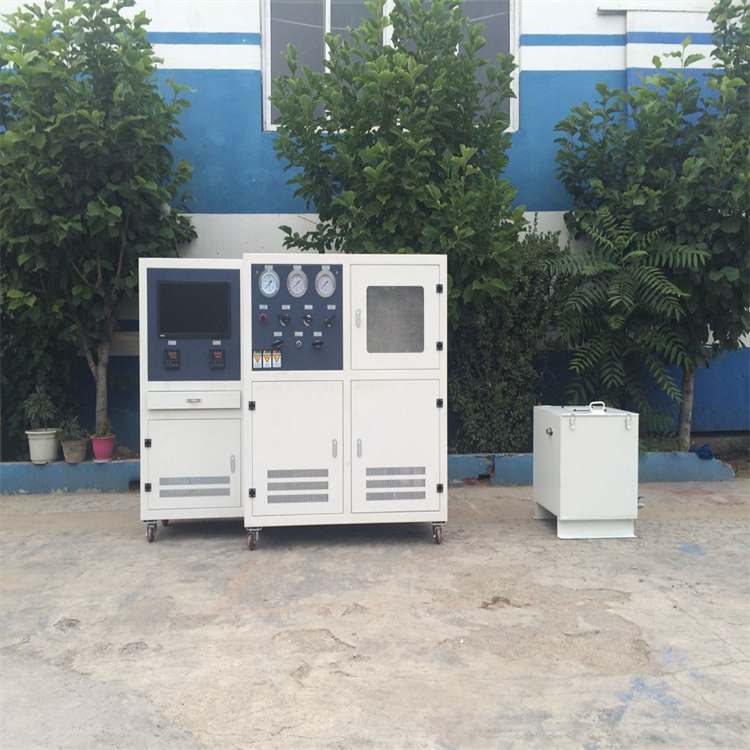

螺旋焊管輸送焊管水壓爆破試驗臺

焊接鋼管也稱焊管，是用鋼板或帶鋼經過卷曲成型后焊接制成的鋼管，一般定尺6米。焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備投資少，但一般強度低于無縫鋼管。

一、概述

濟南思明特螺旋焊管輸送焊管水壓爆破試驗臺采用清潔自來水作為增壓介質，壓縮空氣作為驅動力源，系統工作壓力分三級輸出45MPa、120MPa、210MPa。應為國內外成熟技術，安全可靠，性能穩定。

本系統是針對油氣輸送用大口徑焊管，主要為直縫埋弧焊管,螺旋埋弧焊管,彎管管件等，進行水壓和爆破試驗來測試焊管的屈服壓力、最高壓力和爆破極限壓力等技術參數，從而保證焊管在高壓和強扭矩環境下的使用性能。

二、螺旋焊管輸送焊管水壓爆破試驗臺執行標準

輸送焊管靜水壓爆破試驗方法 SY/T5992-2012

美標API Spec 5ST對油管的標準和規范進行設計。

國家標準GB

機械行業標準JB

冶金行業標準YB

國際電工委員會IEC標準

三、螺旋焊管輸送焊管水壓爆破試驗臺設備構成

整套系統主要包括以下幾個部分：

（1）驅動空氣分系統：空壓機（含冷干機）、緩沖罐、過濾器等；

（2）供水部分：計量水箱，自動進水閥及附屬閥門管件；

（3）水壓增壓分系統：屬于整個工程的核心設備，包括氣驅液泵、閥門、壓力表、 傳感器等附件；

（4）數據采集分系統：包括工控機、打印機、數據采集卡、數據處理軟件等；

（5）電視監控分系統：包括硬盤錄像機、攝像頭、云臺、球罩等

四、螺旋焊管輸送焊管水壓爆破試驗臺型號選擇

產品名稱 螺旋焊管輸送焊管水壓爆破試驗臺

產品型號 SUP_BPJ_210

基本原理：被測件預先注滿水后然后通過增壓泵往被測件內打壓，通過軟件控制比例閥來控制實驗壓力，可輕松實現壓力的可調可控，數據采集軟件采集實驗壓力，實時記錄。

五、螺旋焊管輸送焊管水壓爆破試驗臺性能參數

試驗壓力：0~210MPa

控壓精度：±0.5％

壓力值分辨：0.1MPa

試驗介質：水

操作方式：計算機控制

監控方式：攝像頭

設備構成：壓力控制系統 ，監控系統， 視頻監控系統，水壓增壓系統
