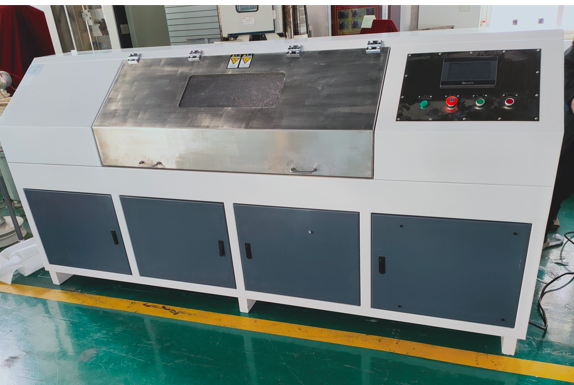

標題：焊接殼體試水壓機

一、產品概述：

焊接殼體試水壓機主要用于密封殼體、異形殼體、焊接殼體、異形管件、軍工管件、鑄件殼體的水壓強度以及水壓密封性壓力項目的檢測，設備根據配置的要求分為計算機控制系統和手動按鈕控制系統，計算機系統可完成對壓力和測試動作的自動控制以及數據的反饋采集，可針對于不同形狀的殼體、箱體、管件設計并生產液壓自動密封工裝，可完成殼體、軍工管件的自動試壓的過程，廣泛的應用于軍工管件、炮彈殼體、異形殼體、高壓箱體以及各種管件等產品的質量檢測、產品檢測以及質檢機構等領域。

二、設備的組成以及工作原理：

設備的組成主要是由增壓系統、控制系統、液壓系統以及殼體夾持工裝部分組成。

增壓系統主要負責為殼體、管件水壓測試的試水壓動力部分，為殼體的水壓測試提供高壓水壓源。

控制系統主要是針對于壓力的控制，由增壓泵產品高壓源，通過儀表閥門等控制部件完成對壓力以及測試步驟的控制。

液壓系統通過液壓站和液壓缸可對殼體水壓試驗機提供機械動作步驟，主要是針對于測試殼體、防爆殼體的密封夾緊提供動力支持。

殼體夾持工裝部分是包含密封框架、移動平臺以及工作平臺。主要是根據測試殼體的形狀和密封面的尺寸來設計夾持工裝部分，基本原則，操作檢測，安全密封。

三、焊接殼體試水壓機技術參數：

壓力范圍：0—60MPa（可調）

基礎型號：SUPC_KT_（壓力）

控制精度：±0.1Mpa

控制方式：計算機/手動按鈕

顯示方式：計算機/儀表

計時方式：時間繼電器/計算機

控制精度：0.5%FS

密封方式：自密封/軟密封

加緊方式：液壓自動加緊

輸出方式：計算機/記錄儀

使用條件：氣源、電源
